Description

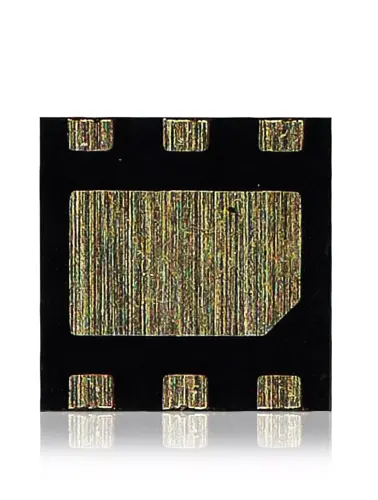

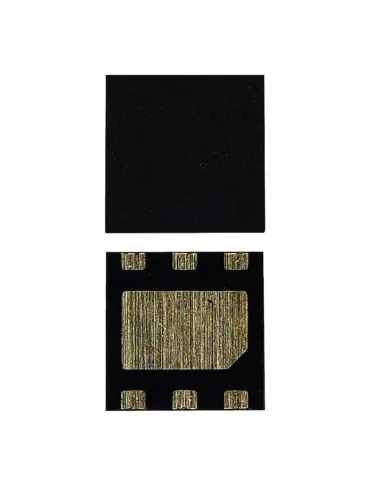

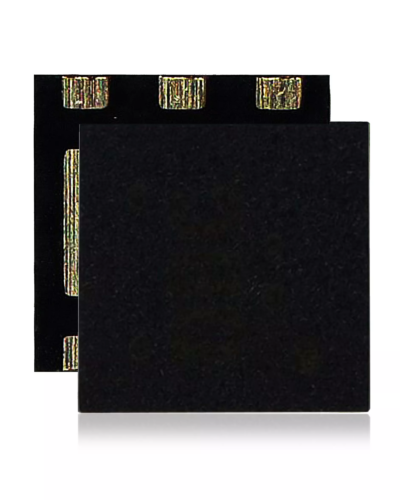

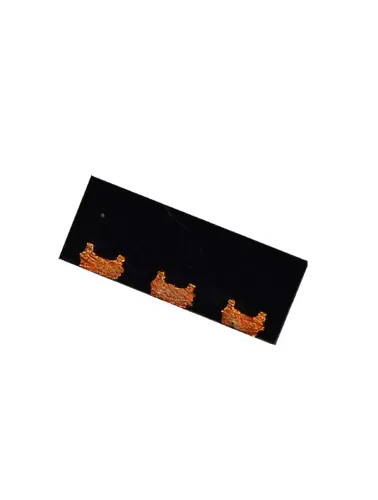

La famille TPS720 de régulateurs linéaires à faible chute de tension (LDO) à double rail offre des performances exceptionnelles (PSRR, réponse transitoire de charge et de ligne) tout en consommant un courant de repos très faible de 38 µA. Le TPS720 prend en charge une nouvelle fonctionnalité dans laquelle la sortie du LDO régule sous de faibles charges lorsque la broche IN est laissée flottante. Le courant de commande à faible charge est alors fourni par VBIAS. Cette fonctionnalité est particulièrement utile dans les applications à faible consommation où le convertisseur CC-CC connecté à la broche IN est désactivé, mais où le régulateur LDO reste nécessaire pour réguler la tension sous une faible charge. Le TPS720 est stable avec des condensateurs céramiques et utilise un procédé de fabrication BICMOS avancé qui permet d’obtenir une chute de tension de 110 mV sous une charge de sortie de 350 mA. Le TPS720 présente la caractéristique unique de fournir une montée de tension VOUT monotone (dépassement limité à 3 %) avec un courant d’appel VIN limité à 100 mA + ILOAD avec un condensateur de sortie de 2,2 µF. Références : TPS720105DRVR, TPS720105
